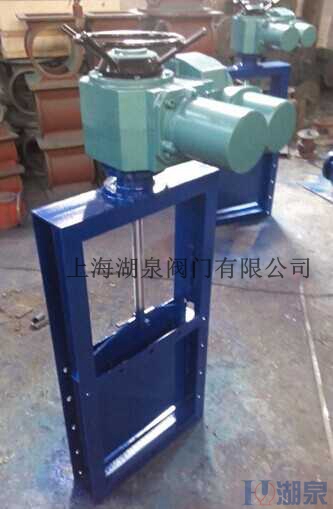

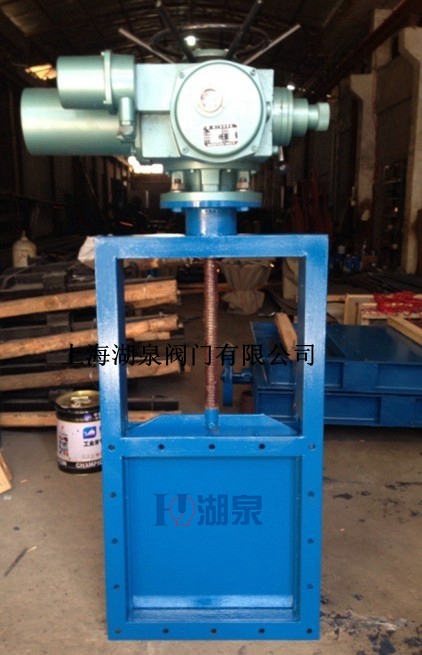

上海湖泉閥門有限公司電動插板閥詳細介紹 　　電動閘板閥是一種閘板與閥座始終緊密接觸密封的閥門。電動插板閥啟閉件是閘板，閘板的運動方向與流體方向相垂 直，電動插板閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，較為常用的模式閘板閥的兩個密封面形成楔 形、楔形角隨閥門參數而異。閘板閥中的密封面，相對于氣體流路的垂直方向運動而實現氣流封止，其構造類似于水庫的閘門。由于密封面為平面，為承受大氣壓強，整體構造比較厚重，體積也比較大。閘板閥內部的滑動部分通過焊接波紋管實現超高真空中的直線驅動，密封多采用氟膠圈。而閘板閥本體的密封，考慮到高溫烘烤，使用金屬絲密封。

 電動閘板閥啟閉件是閘板，閘板的運動方向與流體方向相垂直，電動插板閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。
原理：閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。電動閘板閥關鍵由閘板閥和電動電動執行器兩一部分構成，電裝選用電動電動執行器。其輸出軸選用閥桿螺帽式聯接方式，接手法蘭尺寸，推動閥桿左右健身運動。進而驅動器閥桿推動閘板做升高和降低的勻速直線運動，以超過打開和關掉閘板閥的目地電動閘板閥。

電動閘板閥 優點
具有全通徑的通道，等同于平滑的管道，流通能力大，流阻??；具有雙重上下游密封，無需潤滑的密封部位，密封性好，可靠性高；具有較少的零 部件；設計新穎，既滿足了管線的工藝性要求，又滿足了用戶的操作和維護簡便性的要求，能保證閥門長期可靠地運行。
電動閘板閥 形式
帶導流孔的平板閘閥，其流量特性等同于同規格的管道，呈等百分比特性，不帶導流孔的平板閘閥，它的中腔跨度較楔式閘閥小，且屬于規則的圓柱體，其壓力損失較帶導流孔的大以外，其余特性基本接近。
不帶導流孔調節型的平板閘閥的流量調節特性優于普通不帶導流孔的平板閘閥

 電動插板閥常用規格從DN25～1000mm。常用公·稱壓力為PN1.6～15.0MPa，有一些產品系列用到PN25.0MPa和42.0MPa。
采用手輪操作的可應用于DN25～600mm，傘齒輪操作的一般應用于DN80～600mm，其它如氣動、液動和電動（防爆）等驅動裝置可以應用于任何規格的閥門上。
可提升的閘板密封面，可刮除密封面的的粘著物，自動清除雜物。
整體的不銹鋼材質，可防止腐蝕破壞。
短結構長度，可節省原料、安裝空間，也有效支持管道強度。
科學的上密封填料函設計，使上密封安全有效，經久耐用。
三角形的支架節省原材料，保證需要的力學性能。
閥體加強筋設計提高閥體強度。
電動閘板閥閥桿經久耐用，雙頭螺使用啟閉更為迅速

優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。手動插板閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。
  手動插板閥普遍適用于建材、冶金、化工、電工等行業，作為各類除塵設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的給卸料裝置，防止野風吹入。
