止回閥閥門首頁 > 產品展示 > 止回閥 >

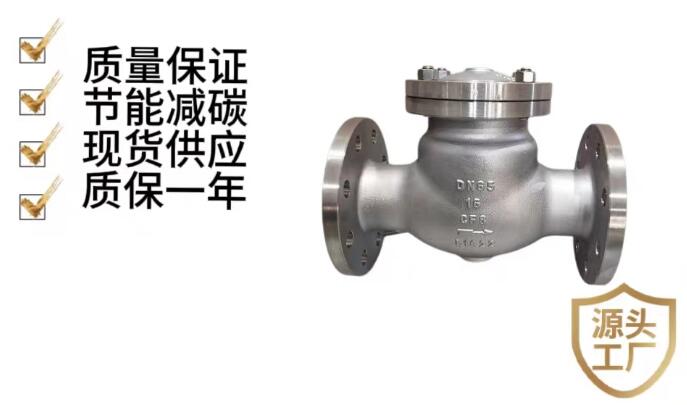

產品名稱：止回閥\H44W-16P DN25生產廠家（廠商） [ 2024-07-23 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、止回閥\H44W-16P DN25生產廠家（廠商）介紹

    止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。稱單向閥或逆止閥，它的啟閉件是靠介質流動和力量自行開啟或關閉，其作用是防止管路中的介質倒流。止回閥按結構可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥又可分為立式和臥式兩種；旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種；蝶式止回閥為直通式。以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、對夾式和焊接等。適用于壓力1.6~160MPa工作溫度-29~+550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等。

    二、止回閥\H44W-16P DN25生產廠家（廠商） 性能參數

    型號

    H44H-16C~250

    H44W-16P~250

    工作壓力（MPa）

    1.6~25

    適用溫度（℃）

    ≤425

    ≤550

    適用介質

    水、蒸汽、油品

    弱腐蝕性介質

    材料

    閥體、閥蓋、閥瓣

    碳素鋼

    鉻鎳鈦不銹鋼

    密封面

    碳鋼堆焊鐵基合金

    本體密封



    三、止回閥\H44W-16P DN25生產廠家（廠商） 性能與規范

    公稱壓力

    （mpa）

    		 試驗壓力
    強度試驗 密封試驗 上密封試驗 氣密封試驗
    1.6 2.4 1.76 1.76 0.6
    2.5 3.75 2.75 2.75 0.6
    4.0 6.0 4.4 4.4 0.6
    6.4 9.6 7.04 7.04 0.6
    10.0 15.0 11.0 11.0 0.6

    四、止回閥\H44W-16P DN25生產廠家（廠商） 適用介質和溫度


    閥門主體材料 適用介質 適用溫度
    p(cf8) 硝酸類 200°
    pl(cf3) 強氧化性介質 200°
    r(cf8m) 醋酸類 200°
    rl(cf3m) 尿素等腐蝕類 200°

    五、止回閥\H44W-16P DN25生產廠家（廠商）

    序號 零件名稱 p pl r rl
    1 閥體 cf8 cf3 cf8m cf3m
    2 閥蓋 cf8 cf3 cf8m cf3m
    3 閥瓣 f304 f304l f316 f316l
    4 密封面 cf8 cf3 cf8m cf3m
    5 緊固螺母 a193-b8m
    6 螺母 a194-8

  • 公稱壓力
    PN(MPa)

    公稱通徑
    DN(mm)

    尺寸 (mm)

    重量
    (kg)

    L

    D

    D1

    1.6MPa

    25

    160

    115

    85

    -

    32

    180

    140

    100

    -

    40

    200

    150

    110

    15.2

    50

    230

    165

    125

    21.3

    65

    290

    185

    145

    28.1

    80

    310

    200

    160

    37.6

    100

    350

    220

    180

    56.7

    125

    400

    250

    210

    91

    150

    480

    285

    240

    129

    200

    495

    340

    295

    210

    250

    622

    405

    355

    290

    300

    698

    460

    410

    320

    350

    787

    520

    470

    350

    400

    914

    580

    525

    400

    450

    978

    640

    585

    550

    500

    978

    715

    650

    850

    600

    1295

    840

    770

    1300

    2.5MPa

    200

    533

    360

    310

    210

    250

    622

    425

    370

    294

    300

    711

    485

    430

    367

    350

    838

    555

    490

    410

    400

    864

    620

    550

    461

    500

    1016

    730

    660

    870
