止回閥閥門首頁 > 產品展示 > 止回閥 >

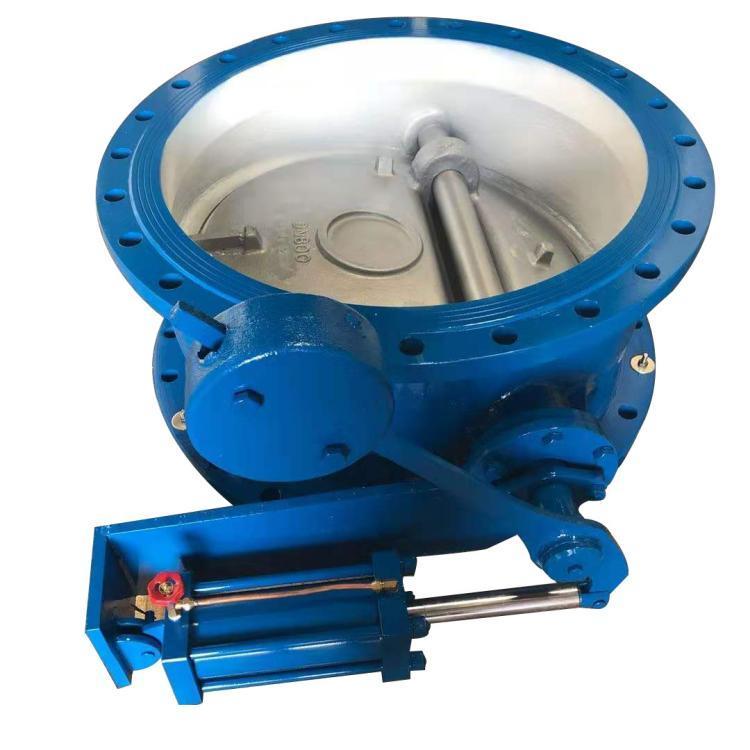

產品名稱：止回閥HH47H-25C\DN400 L=315 PN25[ 2024-07-12 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、止回閥HH47H-25C\DN400 L=315 PN25產品介紹

    上海湖泉HH47H-10C/16C/25C緩沖蝶式止回閥依據閥芯在閥體中的打工地位數分兩位、三位等；依據所控制的通道數分兩通、三通、四通、五通等；依據閥芯驅動方式分手動、機動、電動、液動等。流量控制閥,采用不銹鋼或碳鋼。可在任何位置的管路上安裝，防止介質逆流，鍋爐給水系統上回，其連接方式是利用原有管道兩端法蘭對夾即可投入運行。它的運用范圍廣泛用于給排水、消防、建筑、暖通、工業系統。凡水、氣、油、酸、堿液、氫、氨、特別消防管道等介質均可使用。例如：可安裝于水泵出口處，能避免產生水錘、水擊聲和破壞性沖擊，達到防止逆流和保護設備的目的，有較好節能效果。

    二、止回閥HH47H-25C\DN400 L=315 PN25主要零件材質

    零件名稱

    材質

    閥體

    鑄鐵、鑄鋼、不銹鋼

    碟板

    碳鋼、不銹鋼+丁腈橡膠

    閥桿、活塞

    不銹鋼

    三、斜座式蝶式緩閉止回閥主要技術參數

    型號

    公稱壓力

    試驗壓力PSPN（MPa)

    工作壓力

    介質溫度

    適用介質

    PN（MPa)

    殼體

    密封

    P（MPa)

    （℃）

    H47X、H47H、Hh47x、Hh47H、H47XfHDH47X

    1

    1.5

    1.1

    1

    0～80℃

    水、油品

    1.6

    2.4

    1.75

    1.6

    海水、污水

    2.5

    3.75

    2.75

    2.5





  • 公稱壓力

    口徑

    尺寸

    重量

    配管法蘭(供參考)

    PN

    DN

    MPa

    mm

    L

    D

    D2

    D3

    D4

    D5

    (Kg)

    螺栓孔中心

    螺栓

    螺栓直徑d

    螺栓

    圓直徑Dl

    數量

    長度Ll

    PN2.5MPa

    15

    16

    52

    15

    24

    31

    40

    0.12

    65

    4

    M12

    80

    20

    19

    62

    19

    30

    40

    50

    0.24

    75

    4

    M12

    90

    25

    22

    72

    24

    36

    47

    58

    0.34

    85

    4

    M12

    90

    32

    28

    83

    31

    46

    56

    68

    0.53

    100

    4

    M16

    110

    40

    31.5

    93

    39

    55

    66

    78

    0.8

    110

    4

    M16

    115

    50

    40

    108

    48

    65

    78

    90

    1.2

    125

    4

    M16

    125

    65

    46

    128

    62

    80

    95

    110

    1.8

    145

    8

    M16

    135

    80

    50

    142

    76

    96

    110

    128

    2.2

    160

    8

    M16

    145

    100

    60

    168

    95

    115

    135

    150

    3.8

    190

    8

    M20

    160

    125

    90

    194

    110

    125

    132

    -

    9.2

    220

    8

    M24

    205

    150

    106

    224

    127

    150

    158

    -

    15

    250

    8

    M24

    225

    200

    140

    284

    165

    200

    208

    -

    26

    310

    12

    M24

    260

  • 止回閥HH47H
