產品名稱：法蘭閘閥廠家Z41H-16C DN125 PN1.6Mpa報價[ 2024-09-10 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

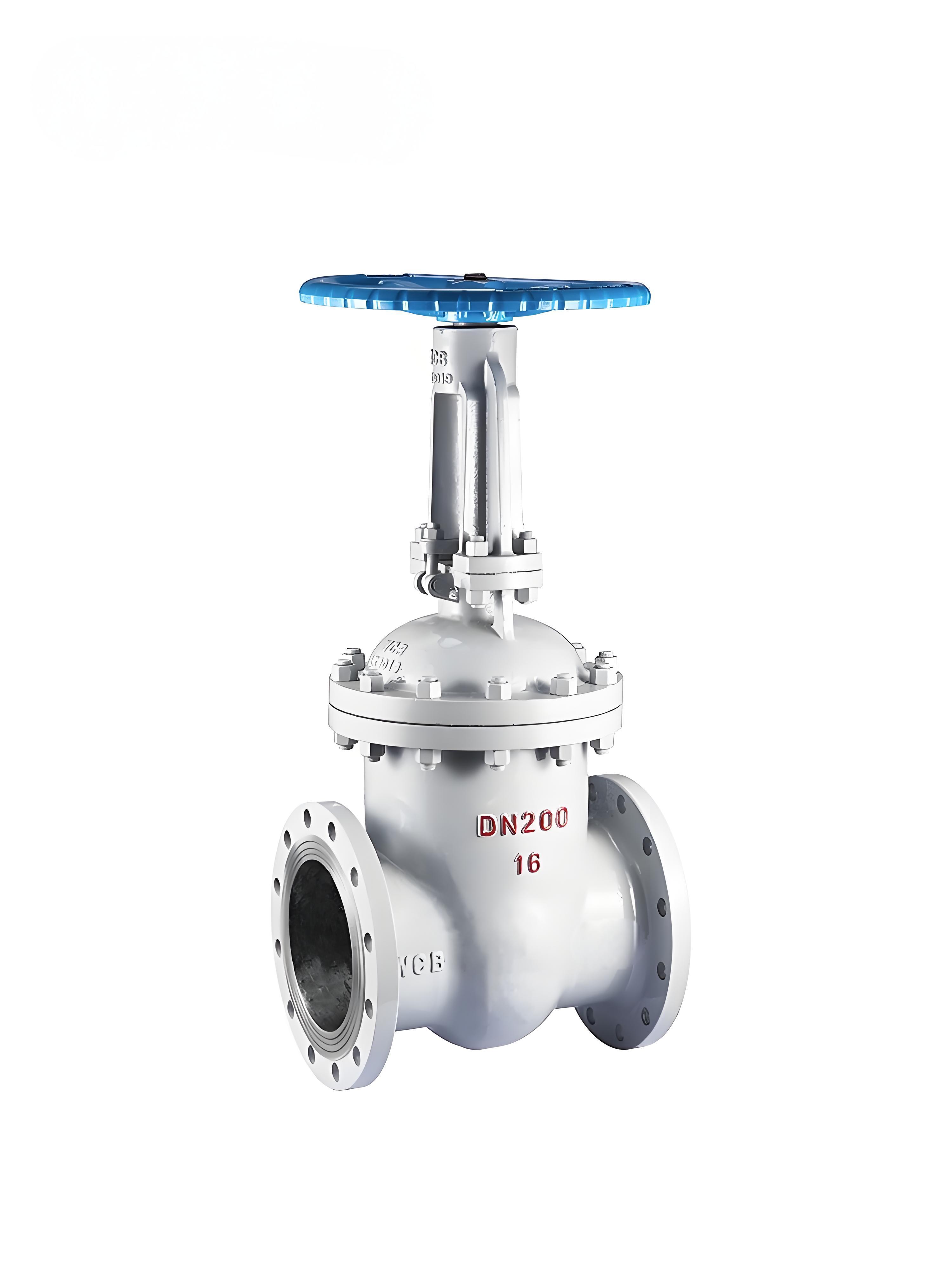

  • 一、法蘭閘閥廠家Z41H-16C DN200 PN1.6Mpa報價

    法蘭閘閥是連接方式為法蘭的閘閥，這種連接方式最為常見。法蘭閘閥在管路中使用時穩定可靠，所以在高壓管路上常采用法蘭閘閥。在管路系統中，法蘭閘閥通過手輪轉動驅動閘板沿通道軸線垂直方向移動，從而切斷或接通介質流。法蘭閘閥的密封面設計有多種形式，包括楔式和平行閘板式，前者類似于“楔子”的形狀，利用嵌入物體達到密封效果；后者則是通過將物體直接蓋住閥門的橫截面以達到密封效果。這兩種截然不同的密封原理使得它們各自適用于不同的環境和工況。

    二、法蘭閘閥廠家Z41H-16C DN200 PN1.6Mpa報價優點

    ‌1、流體阻力小‌：法蘭閘閥的閥體內部介質通道是直通的，流體介質流經時不會改變其流動方向，因此流體的阻力較小。
    ‌2、啟閉力矩小‌：閥相比，法蘭閘閥的啟閉較省力，因為其啟閉時閘板運動方向與管內流體介質流動的方向相垂直。 ‌介質流動方向不受限制‌：法蘭閘閥可以從兩側任意方向流過，適用于介質的流動方向可能改變的與截止管路中。
    ‌3、密封性好‌    能：全開時密封面受沖蝕較小，保證了良好的密封性能，有效防止介質泄漏。
    ‌4、結構長度較短‌：由于法蘭閘閥的閘板是垂直置于閥體內的，其結構長度比截止閥的長度短。
    ‌5、體形簡單、鑄造工藝性好‌：法蘭閘閥的結構相對簡單，鑄造工藝性好，適用于多種工況和介質，具有廣泛的適用性。
    6‌、適用范圍廣‌：法蘭閘閥的口徑范圍較廣，可以適用于不同口徑的管道系統，具有較好的通用性。

    三、法蘭閘閥廠家Z41H-16C DN200 PN1.6Mpa安裝要求

    1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
    2、各連接部位螺栓，要求均勻擰緊；
    3、檢查安裝填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
    4、用戶在閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
    5、用戶在安裝閥門時，必須預留閥門驅動的必要空間；
    6、驅動裝置的接線須按線路圖進行；
    7、閘閥必須定期保養，不得隨意碰撞及擠壓以，免影響密封    。
  • 不銹鋼法蘭閘閥 主要外形尺寸 Z41H、Z41Y、Z41W（PN16）

    DN

    L

    D

    D1

    D2

    b

    f

    z×ød

    H

    D0

    重量 / kg

    15

    130

    95

    65

    45

    14

    2

    4×ø14

    175

    200

    4

    20

    150

    105

    75

    55

    14

    2

    4×ø14

    180

    200

    5

    25

    160

    115

    85

    65

    14

    2

    4×ø14

    210

    200

    6

    32

    180

    135

    100

    78

    16

    2

    4×ø18

    210

    200

    7

    40

    200

    145

    110

    85

    16

    3

    4×ø18

    350

    200

    19

    50

    250

    160

    125

    100

    16

    3

    4×ø18

    358

    240

    29

    65

    265

    180

    145

    120

    18

    3

    4×ø18

    375

    240

    33

    80

    280

    195

    160

    135

    20

    3

    8×ø18

    433

    280

    45

    100

    300

    215

    180

    155

    20

    3

    8×ø18

    502

    320

    63

    125

    325

    245

    210

    185

    22

    3

    8×ø18

    612

    360

    108

    150

    350

    280

    240

    210

    24

    3

    8×ø23

    676

    360

    134

    200

    400

    335

    295

    265

    26

    3

    12×ø23

    820

    400

    192

    250

    450

    405

    355

    320

    30

    3

    12×ø25

    969

    450

    273

    300

    500

    460

    410

    375

    30

    4

    12×ø25

    1142

    560

    379

    350

    550

    520

    470

    435

    34

    4

    16×ø25

    1280

    640

    590

    400

    600

    580

    525

    485

    36

    4

    16×ø30

    1452

    640

    850

    450

    650

    640

    585

    545

    40

    4

    20×ø30

    1541

    720

    907

    500

    700

    705

    650

    608

    44

    4

    20×ø34

    1676

    720

    958

    600

    800

    840

    770

    718

    48

    5

    20×ø41

    1874

    800

    1112
