法蘭截止閥閥門首頁 > 產品展示 > 截止閥 > 法蘭截止閥 >

產品名稱：電動截止閥J941Y-16C DN100生產廠家[ 2022-08-16 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動截止閥J941Y-16C DN100生產廠家產品介紹

    上海湖泉閥門集團有限公司J941H電動截止閥由電動執行器和截止閥兩部分組成。電動截止閥產品的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。該產品能適用于各種壓力、溫度及介質工況,區別在它的關閉件是個閥體，閥體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
    電動截止閥J941Y-16C DN100生產廠家

    二、電動截止閥J941Y-16C DN100生產廠家結構特點

    1、可采用配管法蘭標準及法蘭密封面型式，滿足工程需要及用戶要求。
    2、可根據實際工況或用戶要求合理選配，能適用于壓力、溫度及介質工況。
    3、選材，符合標準，結構合理，造型美。
    4、閥瓣、閥座密封面采用鈷基硬合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用長。
    5、閥桿經調質及表面氮化處理，有好的抗腐蝕性和抗擦傷性。
    6、采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，方便快捷，不影響系統運行。
    7、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。

    三、電動截止閥J941Y-16C DN100生產廠家主要零件材料及主要用途

    閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度 (≤℃)
    WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
    ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
    Stellite12    		 Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200
    ZGlCrl8Ni2Mo2Ti CF8M+
    Stellite12    		 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸類、
    堿類、混酸    		 200
    ZG00Crl7Nil4M02 CF3M+
    Stellite12    		 Stel1ite6 316L PTFE 磷酸類、
    尿素、甲銨液    		 200
    ZGlCr5MO ZGlCr5MO+
    Stellite12    		 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

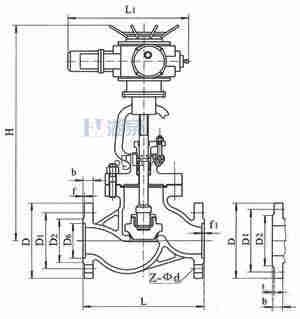

  • 四、電動截止閥J941Y-16C DN100生產廠家規格尺寸

    公稱壓力
    PN(MPa)    		 公稱通徑
    DN(mm)    		 標準值 參考值
    L D D1 n2 D6 b f f1 Z-φd L1 H 重量
    1．6 50 230 160 125 100   16 3   4-φ18 590 645 48
    65 290 180 145 120   18 3   4-φ18 590 690 60
    80 310 195 160 135   20 3   8-φ18 590 715 65
    100 350 215 180 155   20 3   8-φ18 590 770 71
    125 400 254 210 185   22 3   8-φ18 590 780 119
    150 480 280 240 210   24 3   8-φ23 590 810 210
    200 600 335 295 265   26 3   12-φ23 810 967 320
    250 622 405 355 320   30 3   12-φ25 810 1143 550
    300 698 460 410 375   30 4   12-φ25 830 1292 785

  • 電動截止閥
